인터페이스

컴퓨터를 비롯해 정보기기들을 연결하기 위한 인터페이스에 대해 알아봅니다.

데이터 IO

SCSI​

Small Computer System Interface

  • 병렬 인터페이스 기술로, 1980년대 중반에 등장했습니다.
  • 주로 서버와 엔터프라이즈급 스토리지 시스템에서 사용됩니다.
  • 여러 장치를 체인 형식으로 연결할 수 있습니다.
  • 현재는 SAS로 대체되었음

SAS​

  • SCSI의 발전된 형태로, 직렬 프로토콜을 사용합니다.
  • 2004년에 도입되어 지속적으로 발전하고 있습니다.
  • 높은 성능과 안정성을 제공하며, 주로 엔터프라이즈 환경에서 사용됩니다.
  • SATA 드라이브와 호환됩니다.
  • 12 Gbps

SATA​

  • 주로 개인용 컴퓨터와 일반 서버에서 사용되는 인터페이스입니다.
  • SAS에 비해 저렴한 가격이 장점입니다.
  • 6 Gbps

고성능과 신뢰성이 필요한 엔터프라이즈 환경에서는 SAS나 SCSI를, 일반적인 개인용 컴퓨터에서는 SATA를 주로 사용

PCI Express​

이전의 PCI, PCI-X, AGP 표준을 대체하도록 설계된 고속 데이터 전송에 사용되는 연결 단자 표준

NVME​

NVMe (Non-Volatile Memory Express, 비휘발성 기억장치 익스프레스)는 PCI Express 인터페이스로 연결된 비휘발성 저장장치들을 위한 통신 프로토콜이다

디스플레이

VGA​

"VGA 단자"와 연결된 케이블은 아날로그 장치에 RGBHV(빨강 - 녹색 - 파랑 - 수평 동기 - 수직 동기) 영상 신호와 디스플레이 데이터 채널(DDC2)의 디지털 클럭과 데이터 전송에 거의 대부분 사용되었다. 최대로는 2048×1536px (QXGA) @85 Hz (388 MHz)까지 이용이 가능 alt text

DVI​

"DVI"는 압축되지 않은 디지털 영상 데이터를 디스플레이로 전송할 목적으로 설계하였다. HDMI 표준과는 부분적으로 호환한다. alt text

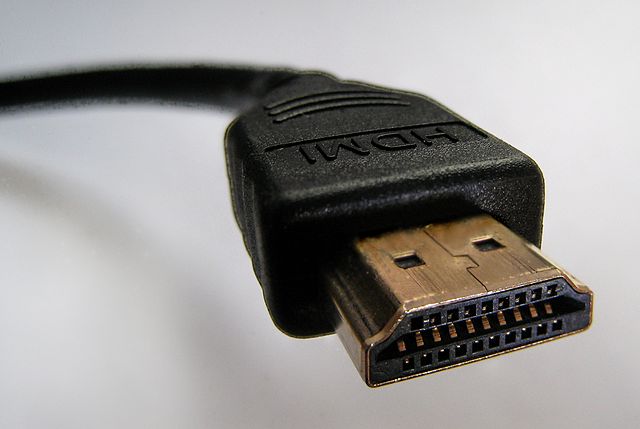

HDMI​

2002년에 발표된 음성 신호 전송까지 통합한 디스플레이 인터페이스 커넥터 규격으로 정식 명칭은 고선명 멀티미디어 인터페이스 alt text

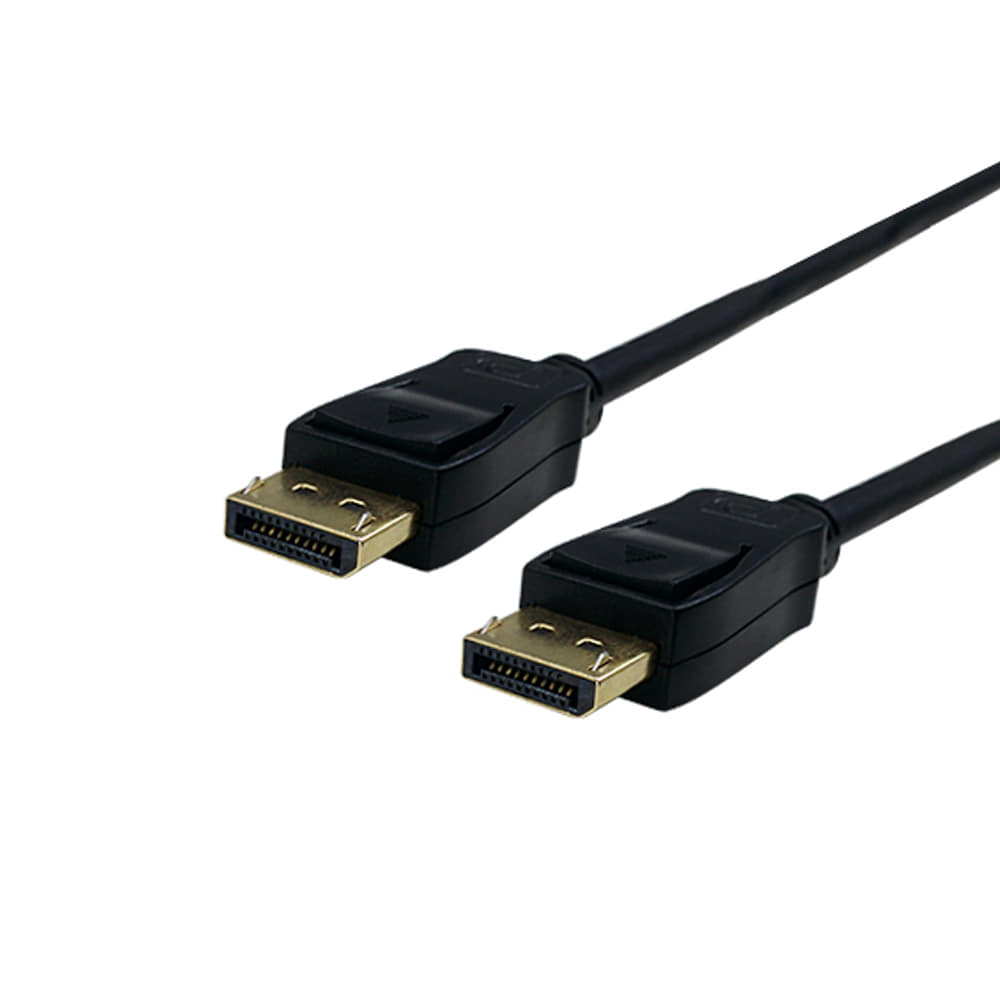

DP​

2006년 5월, VESA에서 정한 디지털 디스플레이 인터페이스 표준 규격. 약칭은 'DP'이며 HDMI와 마찬가지로 영상 신호뿐만 아니라 음성 신호도 전송할 수 있다.

HDMI vs DP​

  • 특허 사용료: HDMI와 달리 DisplayPort는 특허 사용료가 없다. HDMI는 제품당 0.15달러의 특허료를 지불해야 하지만, DisplayPort는 이러한 비용이 없다.
  • 높은 대역폭: DisplayPort는 HDMI보다 초기에는 두 배 이상의 대역폭을 제공했으며, 고해상도와 고주사율 수요가 높은 게이밍 시장에서 표준으로 자리잡았다.
  • 적응형 동기화: FreeSync와 같은 기술을 통해 모니터의 주사율을 가변적으로 조절하여 스터터링과 티어링 현상을 개선할 수 있다.
  • 범용성과 호환성: USB Type-C와 Thunderbolt를 통해 DisplayPort 신호를 출력할 수 있으며, 패시브 케이블로도 HDMI와 연결할 수 있다.
  • 다중 모니터 환경: MST를 활용하여 하나의 단자에서 여러 개의 화면을 출력할 수 있으며, 데이지 체인 연결이 가능하다.
  • 고정 걸쇠: DisplayPort는 단자 양 끝에 걸쇠가 있어 입력 단자에서 빠지지 않게 해준다. 분리 스위치가 있어 주의가 필요하다.

alt text
